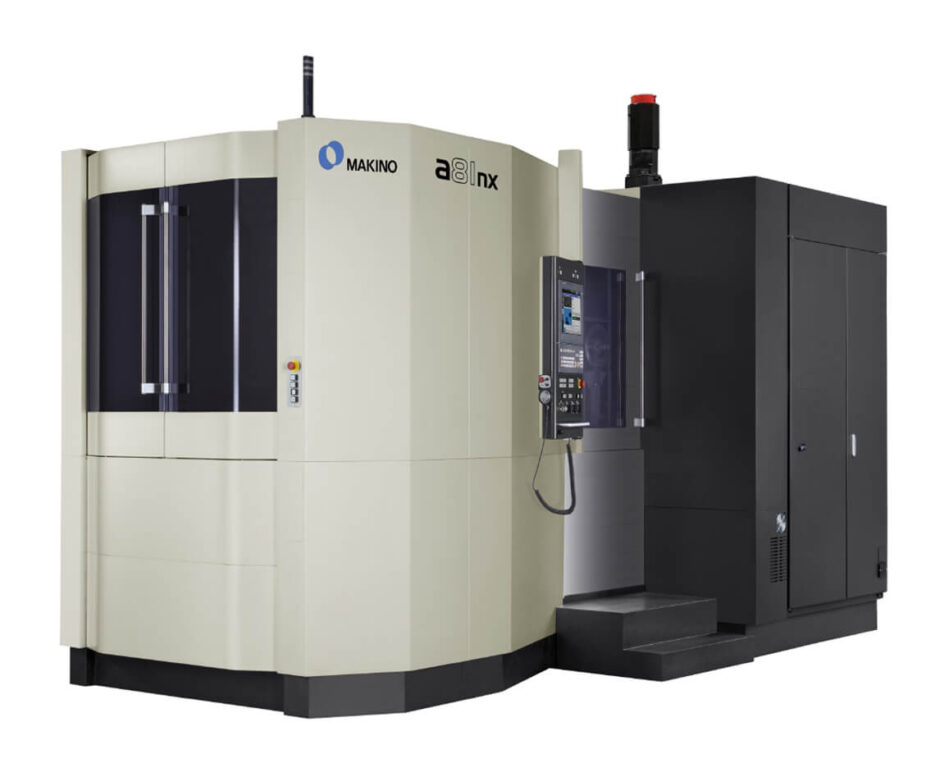

Makino a81nx

a81nx on Makinon seuraavan sukupolven 630mm paletilla varustettu vaakakarainen 4-akselinen koneistuskeskus.

_01Fanuc pohjainen Makino Professional-6 ohjaus
_02X: 900 mm Y: 900 mm Z: 1020 mm
_03Vierintäjohteet kaikilla lineaariakseleilla
_04Yksiosainen valurunko

Tarkemmat tuotetiedot

Akselit	4-akselinen
Paletin koko	630 x 630 mm
X-akselin liike	900 mm
Y-akselin liike	900 mm
Z-akselin liike	1 020 mm
Suurin karan pyörimisnopeus	10.000 [8.000] 1/min
Karan kartio	BT50 [HSK-A100]
Työkalupaikkojen lukumäärä	60 [80, 136, 187, 299] kpl
Paletinvaihtaja	Kyllä
Koneen paino	17 700 kg

a81nx on Makinon seuraavan sukupolven 630 mm paletilla varustettu vaakakarainen 4-akselinen koneistuskeskus.

a81nx laajentaa työkappalekokoa parannettujen pöytä- ja pylväsvalujen avulla, jotka yhdistettynä 100 mm suurempaan Y-akselin liikkeeseen tuottaa 12,5 % enemmän työstökapasiteettia. Tukevat 3-rullatyyppiset B-akselin laakerit varmistavat vakaan kokeistuksen koko työalueella. Suuret osat tarkoittavat usein myös suuria ominaisuuksia. a81nx:n työkalun pituus, halkaisija ja painokapasiteetit ovat kasvaneet tukemaan suuria otsajyrsimiä ja poratankoja.

Kaksi uutta karamallia parantavat tuottavuutta kaikissa tilanteissa. Valinnainen 8.000 1/min suurivääntöinen kara lisää jatkuvaa tehoa 19 % edelliseen malliin verrattuna. 37kW jatkuvalla teholla tämä korkean vääntömomentin kara sopii ihanteellisesti rautavalujen ja lujien lentokoneteollisuudessa käytettyjen metallien rouhintaan. Sekä 8.000 1/min että 10 000 1/min vakiokaroissa on merkittävästi parempi kiihtyvyys ja hidastuvuus, mikä lyhentää kiinteällä kierretapilla kierteityksen aikaa jopa 30 %.

Tietoa valmistajasta: Makino

Japani

Makinon tuotevalikoimaan kuuluvat vaaka-, pysty- ja 5-akseliset tarkkuuskoneistuskeskukset sekä lanka- ja uppokipinätyöstökoneet. Vaakakaraisissa 3-akselisissa koneissa palettikoot ovat väliltä 400mm x 400mm - 3.000mm x 1.600mm. Pystykaraisissa koneissa suurin pituusliike on 2.000mm. Makinon lankakipinäkoneista löytyy vaihtoehto jokaiseen tarpeeseen. Suurimmassa kokoluokassa UI310 koneen X-Y liikealue on 1.310 x 1.010 mm. Suurin sahattavan työkappaleen korkeus voi olla jopa 520 mm. Makinon uppokipinäkonevalikoima kattaa X-Y liikealueet aina kokoon 2.000 x 1.500mm asti.
