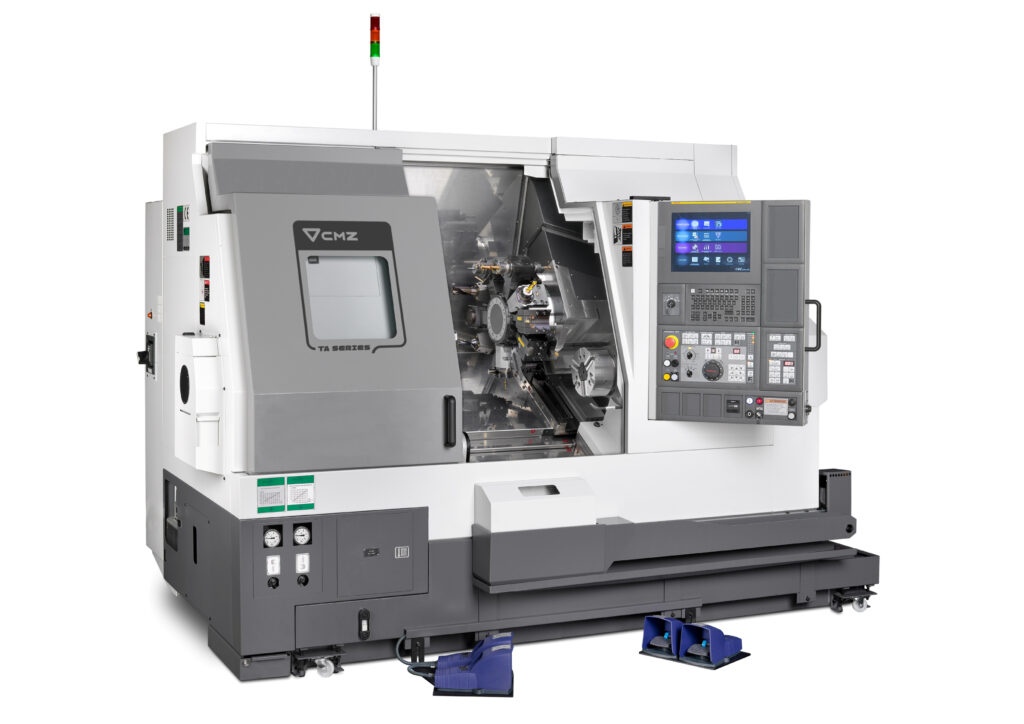

CMZ TA15YS- 640

Vinojohteinen CNC-sorvi pyörivillä työkaluilla, Y-akselilla ja vastakaralla.
  • _01Fanuc 32iTB Plus ohjaus
  • _02Vinojohteinen valurunko
  • _03Liukujohteet kaikilla lineaariakseleleilla
  • _0412- tai 15-asemainen työkalurevolveri

Tarkemmat tuotetiedot

Suurin sorvaushalkaisija 460 mm
Sorvauspituus 640 mm
SorvityyppiVinojohteinen
Tangonhalkaisija 52 mm
X-akselin liike 310 mm
Z-akselin liike 640 mm
Y-akselin liike 120 mm
Karan suurin pyörimisnopeus 4 500 1/min
Istukan halkaisija 175/210 mm
Karamoottorin teho 14/8 (maks./S6 40%) kW
Pyörivät työkalutKyllä
VastakaraKyllä
Y-akseliKyllä
Revolverien lukumäärä1
Ohjauskanavien lukumäärä1
Koneen paino 8 200 kg

CMZ TA-sarjassa valinnanvaraa löytyy yli 70 konemallin verran. Mallisto kattaa tarpeet laajalti – mukaanlukien Y-akselijyrsinnän, tehokkaat pyörivät työkalut, sekä laajan valikoiman sorvauspituuksia ja karavaihtoehtoja. TA-sarjan koneissa on liukujohteet X-, Y ja Z-akseleilla. Koneita valmistetaan viittä eri konfiguraatiota; 2-akselinen perussorvi, pyörivin työkaluin varustettu, pyörivin työkaluin ja Y-akselilla varustettu, ja valikoiman huipulla Y-akselilla ja vastakaralla varustettu versio. Mikäli konessa ei ole vastakaraa, on se varustettu ohjelmoitavalla servokäyttöisellä kärkipylkällä.

Suurin tankoaineen halkaisija vaihtelee 52:sta 77:ään millimetriin koneen karasta riippuen. Konetta on saatavilla kolmella runkopituudella, Z-akselin liikkeen ollessa 400, 640 tai 1,100 mm. Mahdollisuus yhdistää vastakara 1,100 mm sorvauspituuteen on poikkeuksellista tämän tyyppiselle koneelle ja tekee TA-sarjasta kiinnostavan vaihtoehdon pitkien akseleiden koneistukseen.

Kaikkiin 12 revolveripaikkaan (lisävarusteena 15 revolveripaikkaa) voidaan asettaa pyörivän työkalunpidin. ”Built-in” moottorin ansiosta suurin työkalun pyörimisnopeus on 12.000 1/min ja teho 11 kW väännön ollessa 75 Nm.

Tietoa valmistajasta: CMZ

Espanja

CMZ valmistaa vinojohteisia CNC-sorveja. Valikoima alkaa 2-akselisista perussorveista jatkuen aina 2-revolverisiin, kolmikanavaisiin ja vastakarallisiin konemalleihin. Istukkakoko vaihtelee välillä 175mm - 500mm. Varusteluna koneisiin on saatavana vastakara, pyörivät työkalut ja Y-akseli. Suurin kärkiväli on 3.200mm. Koneet ovat myös varusteltavissa tukilaakerilla. Varusteisiin kuuluu myös CMZ:n omaa valmistetta oleva porttaali-laturi.
